Двухтрубная система отопления

02.10.2015

Когда выбираешь систему проведения тепла во всём доме, очень легко ошибиться, ведь вариантов великое множество. Каждый вид имеет специфические положительные и отрицательные качества, поэтому нужно рассмотреть каждый вариант. Вот например, система с использованием двух труб, при установке имеет массу плюсов, но есть и недостатки.

Плюсы и минусы

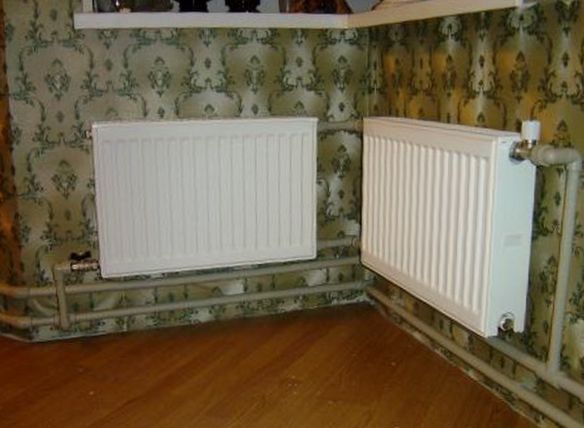

Двухтрубная система отопления

Самое важное в установке то, что на каждый проводник тепла отдельно поступает теплоноситель, который устанавливает одинаковую температуру. Важно при этом рассчитать систему правильно, учитывается:

  • длина магистралей;
  • общая площадь всех помещений дома;
  • диаметр труб, используемых для отопления;
  • на сколько мощный котел установлен и многое другое.

Данная система не требует остановку всего отопления, когда из строя выходит один элемент. Достаточно перекрывать несколько кранов и все остальные детали прекрасно функционируют в полном режиме. Её чаще всего устанавливают в домах, ведь она позволяет равномерно нагреваться помещению.

Недостатки также имеют место быть, а именно это:

  • сложность установки (разветвленные системы со множеством различного оборудования);
  • Высокая стоимость установки, которая связана с большим количеством, дорогостоящего оборудования.

Как работает система?

Двухтрубная система отопления

Функционирует система следующим образом – насос (а если естественный способ циркуляции, то всё происходит без его вмешательства) выдавливает теплоноситель предварительно нагретый, на помещение чердака, в котором он через горизонтальные трубы подается в вертикальные стояки. После прохождения всех отсеков, он попадает в котел, который расположен в подвальном помещении, прогреватся там и возвращается наверх. Это очень эффективная и экономичная система, которая не требует мощного оборудования. Ведь насос только один раз должен поднять тепло наверх, а дальше всё происходит само собой.

Монтаж системы

Монтаж двухтрубной системы отопления осуществляется в любых домах и помещениях, неважно сколько этажей и какова площадь. Существует вертикальная, горизонтальная и комбинированная системы (это зависит от расположения труб). Лучше всего выбрать комбинированный тип.

Кроме расположения труб есть следующие разновидности отопления из двух магистралей:

  • С верхним расположением котла (верхняя разводка наиболее распространена, так как наиболее эффективна);
  • С нижним расположением котла (намного реже применяется);
  • Котел расположен как наверху (над потолком в чердачном помещении), так и внизу под полом. Такое отопление позволяет лучше прогреваться помещению и всем поверхностям.

Перед началом работы по установке отопления в доме, необходимо подготовить всё необходимое. Вам понадобится следующее оборудование:

  • Отопительный котел;
  • Бак с манометром расширительный;
  • Трубы;
  • Утеплитель (полипропилен);
  • Радиаторы;
  • Дополнительное оборудование (краны, фитинги, тройники).

Двухтрубная система отопления

Сборка происходит следующим образом:

  • Сначала устанвливается котел (для этого есть инструкция, которая прилагается к нему).
  • Для того чтобы подключить котел к газопроводу нужно вызвать специалистов.
  • После этого монтируется трубопровод. Сначала подающая труба (с уклоном от котла), потом обратна (с уклоном к котлу).
  • Расширительный бак (если система принудительной циркуляции), устанавливается на трубу, которая соединена с обратной магистралью и ведет в чердачное помещение.
  • Мембранный бачок устанавливают рядом с котлом.
  • На подающей трубе (также рядом с котлом) врезается клапан предохранителя.
  • После этого нужно вырезать для установки радиаторов отводы.
  • Насос устанавливается через байпас на обратной трубе. Дополнительно к нему устанавливают несколько кранов. (Монтаж и установка насосов Grundfos, при установке системы с их использованием требует неукоснительного соблюдения дополнительных требований, строгое соблюдение правил установки и следования подписанных в инструкции этапам работы и использованию материалов).
  • Устанавливаются радиаторы (всегда под окнами!) на кронштейнах. Над полом они должны расположиться на 10 – 12 см и от стен на 2 – 5 см.
  • Обязательно установить термодатчики, ведь с их помощью можно регулировать температуру и перекрывать воду.
  • Монтирование трубопровода.

После того, как собрана система нужно сделать промывку. Это несложно:

  • в подающую трубу запустить воду;
  • а сливается она уже из обратной трубы.

Повторять процесс необходимо до тех пор, пока вода не станет прозрачной.

Заключение

Когда промывка закончена оба трубопровода подключаются к котлу. После этого спускается воздух из труб, одновременно с этим подкачивается вода. И наконец можно попробовать запустить отопление. Таким образом устанавливается отопление дома, с использованием двух магистралей.
