Трубопровод — это сооружение из труб (1*1), плотно соединенных между собой, предназначенное для передачи на расстояние жидкостей, газов, сыпучих тел.

Рассмотрим внутренние трубопроводы (фитинги) из пластиковых материалов «FV-plast» (Чехия).

Полипропиленовые системы трубопроводов в настоящее время являются наиболее используемым материалом для трубопроводов питьевой и технической воды.

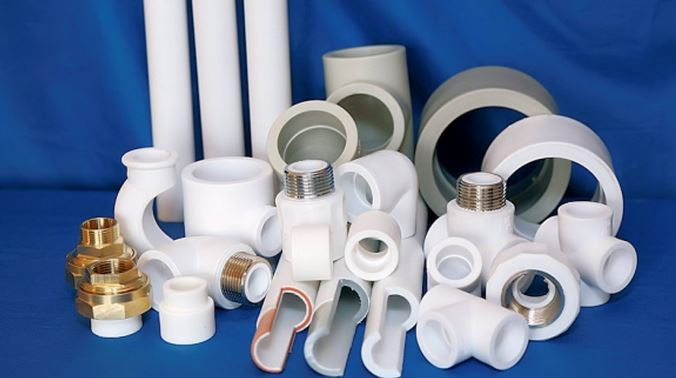

Трубопровод и фитинги FV plast

Их отличающими особенностями являются низкая цена, простой монтаж, целость системы (от 16 до 110 мм), многолетний срок службы, безопасность для здоровья.

Следующей бесспорной выгодой является меньший просвет трубопровода (по сравнению с остальными трубопроводами из металлических материалов при одинаковой проточности). Полипропиленовые системы трубопроводов можно использовать для центрального отопления и для отопления в полу при условии снижения постоянной максимальной температуры теплоносителя до 60°С (в максимуме — 80°С).

Также трубопроводы из полипропилена широко используются в качестве промышленных трубопроводов (с целью транспортировки непрессованных веществ), где проявляется их значительное преимущество — сопротивление химикатам.

Проектирование трубопровода должен сделать квалифицированный проектант. Составной частью проекта будет расчёт срока службы трубопровода, включая эксплуатационные условия и использованные ряды давления (разные толщины стенок труб).

Трубопровод и фитинги FV plast

Монтаж должен проводить специалист, который сможет правильно применить необходимое оборудование и рекомендованный инструмент.

Укладывание трубопровода внутри и снаружи строительных конструкций должно отвечать всем необходимым условиям.

Для монтажа бытового трубопровода фирма «FV-plast» предлагает трубы из статического сополимера полипропилена (РР — тип 3, PPR) серого цвета диаметром 16, 20, 25, 32, 40, 50, 63, 75, 90 и 110 мм. Трубы из РР — тип 3 изготовлены в рядах давления PN 20, 16 и 10. Трубы STABI изготовлены в ряде давления PN 20 с толщиной стенки, отвечающей ряду давления PN 16 (результатом является лучший просвет и протекание трубопровода). Речь идёт о трубе, механически стабилизированной с помощью алюминиевой фольги, которая совмещает в себе свойства металлического и классического пластикового трубопроводов и, сохраняя все неоспоримые преимущества, значительно улучшает механические свойства пластикового трубопровода.

Рассмотрим многослойные трубы FV-STABI PN 20 «FV-plast» (Чехия).

С целью удовлетворения интересов и требований клиентов, фирма «FV-plast» расширила своё предложение на трубы нового типа (так называемые многослойные трубы FV-STABI). Речь идёт о трубах, механически стабилизированных с помощью алюминиевой арматуры, запрессованной при повышенной температуре. Данные трубы обладают свойствами металлического и классического пластмассового трубопроводов, а также улучшают механические свойства пластмассового трубопровода при одновременном сохранении всех его бесспорных достоинств.

Преимущества труб FV-STABI:

  1. Тепловая растяжимость этих труб приблизительно в три раза ниже, чем у труб, изготовленных из полипропилена. Благодаря этому ограничивается сложность компенсации труб, главным образом, при большой длине трубопровода (тем самым понижается число необходимых компенсаторов);
  2. Повышенная жесткость труб, которая:
    а) понижает число необходимых опор труб и, тем самым, увеличивает расстояние между ними;
    б) увеличивает стойкость труб к избыточному давлению при пониженной толщине стенки трубы (с аналогичной серией давлений), благодаря чему можно увеличить диаметр трубы так же, как и её проточную способность;
  3. Алюминиевый слой, который повышает стойкость труб к механическим повреждениям (благодаря алюминиевому слою, труба после изгибания в холодном состоянии сохраняет свою форму);
  4. Внутренний пластмассовый слой (PPR), который сохраняет преимущества пластмассовых трубопроводов (ибо пластмассовые трубопроводы не ржавеют) и т.п.

Трубы FV-STABI находят применение, главным образом, в теплопроводах и трубопроводах системы распределения тёплой воды. Их можно с успехом использовать для классических водопроводов питьевой воды.

Трубопровод и фитинги FV plast

Повышенная жесткость многослойного трубопровода предоставляет возможность увеличить расстояния между опорами по сравнению с классическими, полностью пластмассовыми трубопроводами.

Трубы FV-STABI соединяют с помощью классических фасонных трубок путём полной сварки.

Перед нагреванием трубы необходимо устранить два её верхних слоя, вследствие чего будет нагреваться только обработанный внутренний пластмассовый слой, который потом соединится с фасонной трубкой.

Для обрезания внешних слоёв труб FV-STABI предназначены специальные обрезные приспособления, которые имеются в ассортименте фирмы и предоставляют возможность устранять поверхностные слои для качественной и полной сварки труб (следуя указанным значениям диаметров труб).
